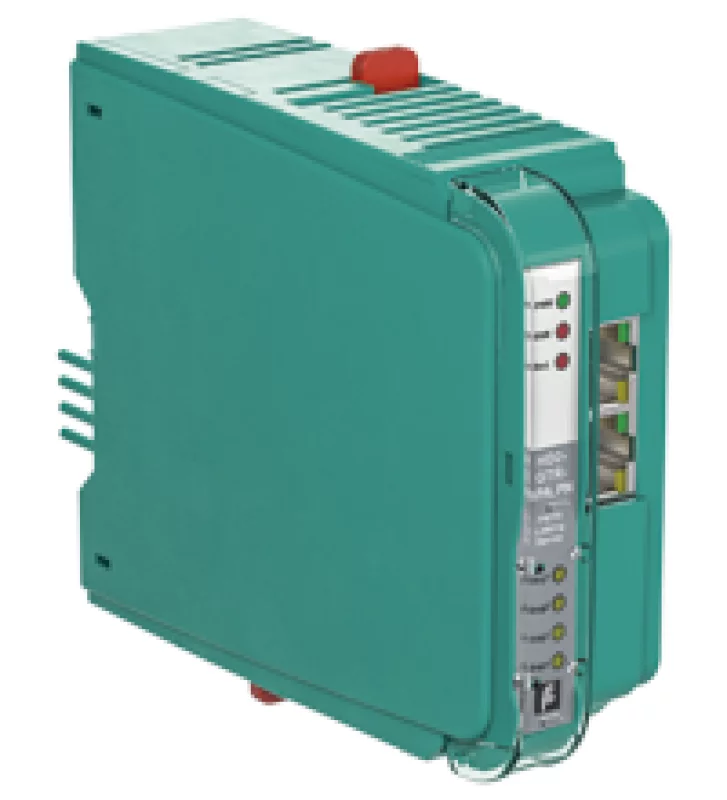

HD2-GTR-4PA.PN

Техническое описание HD2-GTR-4PA.PN Основные Характеристики Проектирование / монтаж Основанная на материнской плате Поставка Номинальное напряжение 19,2 ... 35 В SELV / PELV Номинальный ток станд. 135 мА Рассеяние мощности ок. 3,5 Вт Интерфейс полевой шины Количество сегментов 4 Количество устройств на сегмент Максимум. 32 Тип полевой шины PROFIBUS PA Интерфейс Ethernet Количество портов 2 протокол PROFINET Интерфейс Ethernet Разъем, 2x RJ45 Скорость передачи 100 Мбит / с избыточность Кольцо (MRP), система S2 Индикаторы / эксплуатационные средства Светодиодный индикатор ETH1 зеленый: статус ссылки Светодиод ETH1 ACT желтый: статус активности LED ETH2 LINK зеленый: статус ссылки LED ETH2 ACT желтый: статус активности Светодиодная ERR красный 2 Гц мигает: ошибка Ethernet LED Seg 1 ... 4 красный 2 Гц мигает: ошибка PA, красный и светодиод DP / ERR красный: ошибка MAU Светодиод PWR зеленый: включить Светодиодный индикатор DP / ERR красный 2 Гц мигает: ошибка DP; красный: аппаратная ошибка Светодиодный красный. желтый: первичное устройство избыточной работы; желтый 2 Гц мигает: синхронизация или избыточность недоступны Гальваническая изоляция CH / PROFIBUS DP функциональная изоляция согласно. к IEC 61010, номинальное напряжение изоляции 50 В эфф. PROFIBUS DP / Поставка функциональная изоляция согласно. к IEC 61010, номинальное напряжение изоляции 50 В эфф. СН / СН функциональная изоляция согласно. к IEC 61010, номинальное напряжение изоляции 50 В эфф. CH / Ethernet функциональная изоляция согласно. к IEC 61010, номинальное напряжение изоляции 50 В эфф. Все цепи / FE функциональная изоляция согласно. к IEC 61010, номинальное напряжение изоляции 50 В эфф. Ethernet / Питание функциональная изоляция согласно. к IEC 61010, номинальное напряжение изоляции 50 В эфф. Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 Стандартное соответствие Электромагнитная совместимость NE 21: 2011 Степень защиты IEC 60529 Стандарт полевой шины IEC 61158-2 Ударопрочность EN 60068-2-27 Виброустойчивость EN 60068-2-6 Условия окружающей среды Температура окружающей среды -40 ... 60 ° C (-40 ... 140 ° F) вертикально, -40 ... 70 ° C (-40 ... 158 ° F) горизонтально установленный Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Относительная влажность <95% без конденсации Ударопрочность 15 г 11 мс Виброустойчивость 1 г, 10 ... 150 Гц Степень загрязнения Максимум. 2, согласно IEC 60664 Устойчивость к коррозии соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Материал корпуса Поликарбонат Ширина корпуса 40 мм Высота корпуса 106 мм Глубина заполнения 128 мм Степень защиты IP20 Вес 250 гр. монтаж монтаж материнской платы
