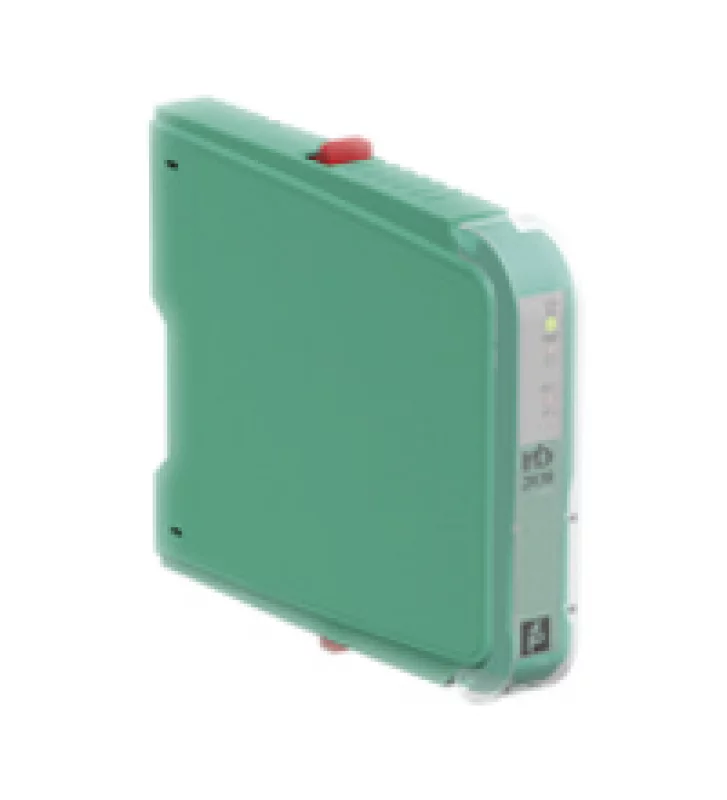

Выходной формирователь HID2032

Техническое описание HiD2032 Основные Характеристики Тип сигнала Аналоговый выход Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 20.4 ... 30 В пост. Тока Номинальный ток 35 мА при 24 В, выход 20 мА (на канал) Рассеяние мощности 0,75 Вт при 24 В (на канал) вход Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-); 10a (+), 9a (-) Входной ток 4 ... 20 мА, защита от обратной полярности Уровень сигнала падение входного напряжения <4 В с полевым подключением неповрежденный  входной ток <1,2 мА при открытой проводке Вывод Соединительная сторона полевая сторона соединение SL2: 5a (+), 5b (-); 1a (+), 1b (-) Номинальный ток 4 ... 20 мА при нагрузке макс. 750 Ом нагрузка 0 ... 750 Ω Выходной сигнал 4 ... 20 мА пульсация 15 мВ эфф Время отклика 50 мс, изменение с шагом 10 ... 90% Характеристики переноса точность <± 0,1% от полной шкалы Влияние температуры <± 0,01% / К Влияние нагрузки <± 0,1% от полномасштабного значения от 0 ... 750 Ом линейность <± 0,1% от полной шкалы Гальваническая изоляция Ввод / вход функциональная изоляция согласно. по DIN EN 50178, номинальное напряжение изоляции 50 В эфф. Индикаторы / настройки Элементы отображения СВЕТОДИОД этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 140 гр. Габаритные размеры 18 x 106 x 128 мм  монтаж на терминальной плате
